Statik

Die Bemessung von Ziegel-Elementdecken (ehem. Bezeichnung „Stahlsteindecken“) ist in DIN 1045-100 geregelt. Die Decken bestehen aus statisch mitwirkenden Deckenziegeln nach DIN 4159 und bewehrten Betonrippen (Achsabstand 25 cm), deren Zusammenwirken für die Lastaufnahme und Lastweiterleitung erforderlich ist. Die bei Biegebeanspruchung der Decken auftretenden Zugkräfte werden von den Bewehrungsstäben in den Betonrippen aufgenommen und die Druckkräfte von den in der Druckzone liegenden Ziegel- und Betonquerschnitten.

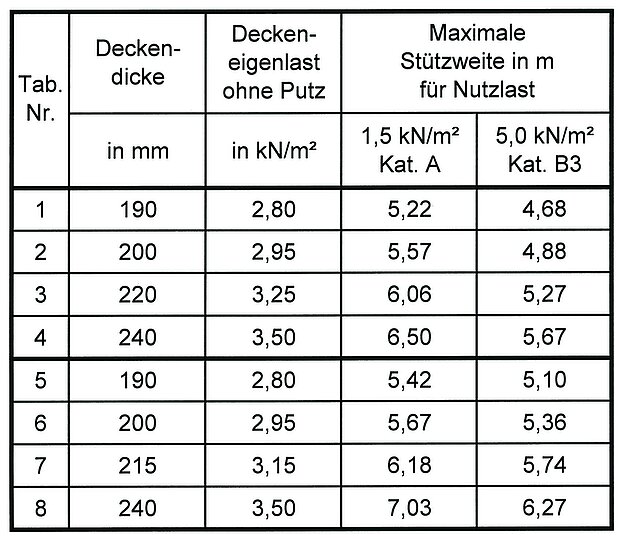

In Abhängigkeit von den einzelnen Herstellern werden Deckenziegel mit unterschiedlicher Fußleistengeometrie angeboten. Für diese Deckenarten hat die Arbeitsgemeinschaft Ziegeldecke Tragfähigkeitstabellen erstellt.

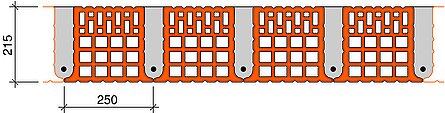

Form A mit 1 Bewehrungsstab je Rippe und Rippenbreite von mindestens 66 mm.

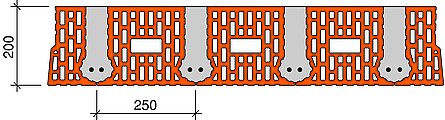

Form B mit 2 Bewehrungsstäben je Rippe und Rippenbreite von mindestens 56 mm

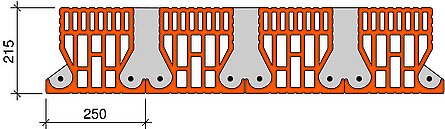

Form C mit 2 Bewehrungsstäben je Rippe und Rippenbreite von mindestens 56 mm.
