Ziegel-Elementdecken

Die einfache und wirtschaftliche Lösung beim Neubau

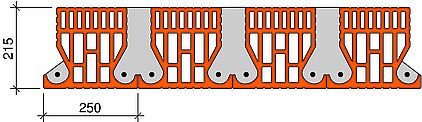

Die werksseitig vorgefertigten Decken-Elemente (sie sind auch unter dem Begriff „Stahlsteindecken“ bekannt) bestehen aus statisch mitwirkenden Ziegeln mit besonderer Formgebung und Betonrippen, in denen die Stabstahlbewehrung liegt.

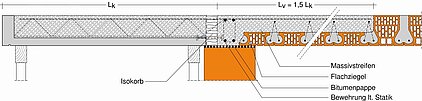

Die Decken werden als raumlanges Element in unterschiedlichen Breiten vorgefertigt. Es ist aufgrund der statisch mitwirkenden Deckenziegel und der dazwischen liegenden Betonrippen ohne zusätzliche Maßnahmen (Schalung oder Montageunterstüzung) voll tragfähig. Sie lassen sich an jede Grundrisssituation anpassen. Kragplatten, Treppenauflagerungen, Kaminauswechselungen sind werkseitig vorbereitet.

Je nach Deckendicke und Nutzlast sind Spannweiten bis zu 7 m unterstützungsfrei möglich.  Eine Querbewehrung ist für Nutzlasten bis 5 kN/m² nicht erforderlich.

Die Fertigung im Werk erfolgt weitestgehend maschinell. CAD-gestützt werden die Fertigungseinheiten auf der Grundlage des Architektenplanes festgelegt und produziert.

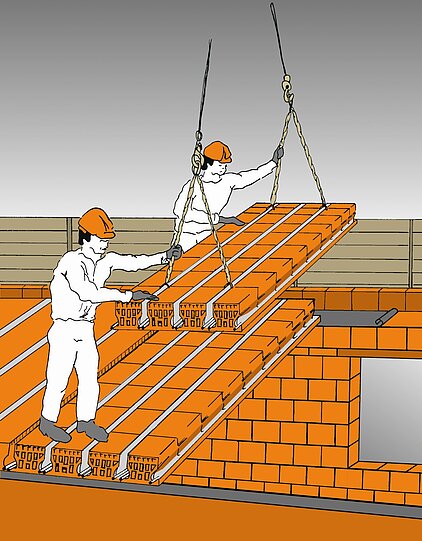

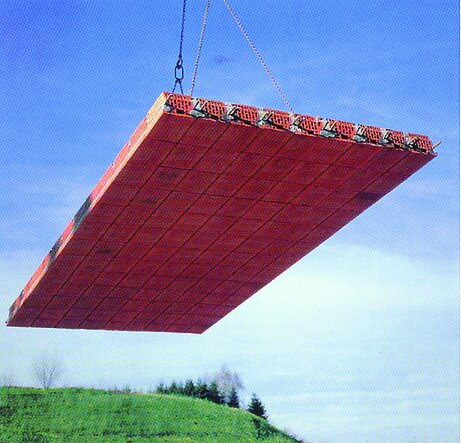

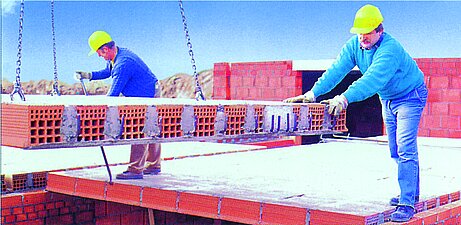

Die Elemente werden auf der Baustelle mit einem Kran versetzt. Nur im Bereich von Rollladenkästen und Unterzügen sind Randjoche erforderlich; ansonsten kann auf Zwischen- oder Randunterstützungen verzichtet werden.

Die Elementbreiten liegen etwa zwischen 1 m und 2,5 m. Die dort vorhandenen Stoßfugen können unmittelbar nach der Deckenmontage vergossen werden. Die Decke ist sofort begehbar, Mauererarbeiten können ohne längere Trocknungszeiten weitergeführt werden.

Die statische Berechnung und Bemessung der Deckenelemente wird in der Regel durch das Herstellwerk erbracht. Grundlagen sind die folgenden Normen:


DIN 1045-100:2017-09Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 100: Ziegeldecken
DIN 1045-101:2017-09Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 101: Konformitätsnachweis für Ziegeldecken nach DIN 1045-100
DIN EN 1992-1-1:2011-01Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau
DIN EN 1992-1-1/A1:2015-03Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Änderung A1
DIN EN 1992-1-1/NA:2013-04Nationaler Anhang- National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau
DIN EN 1992-1-1/NA/A1:2015-12Nationaler Anhang- National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Änderung A1


Es liegen aber auch geprüfte Traglasttabellen vor, nach denen die Bemessung oder Vordimensionierung auf einfache Weise erfolgen kann.
